プリント基板設計
プリント基板
設計

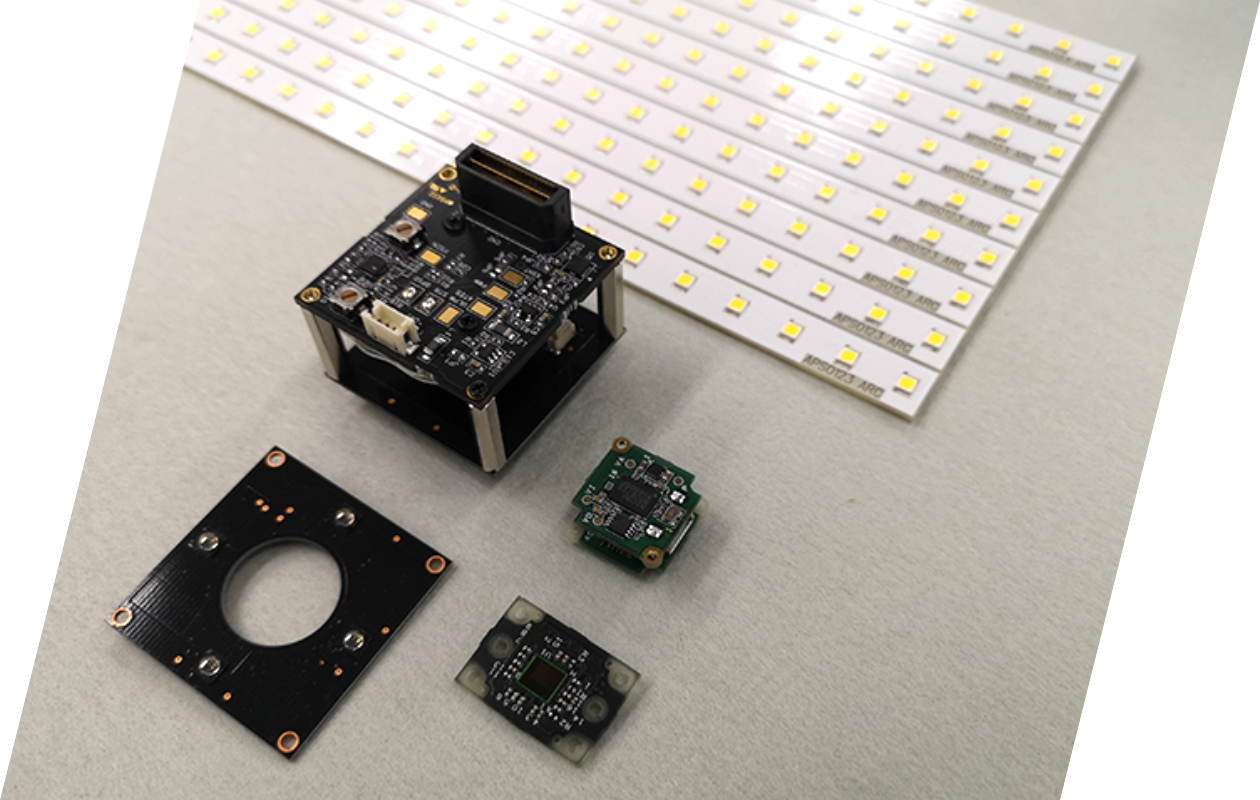

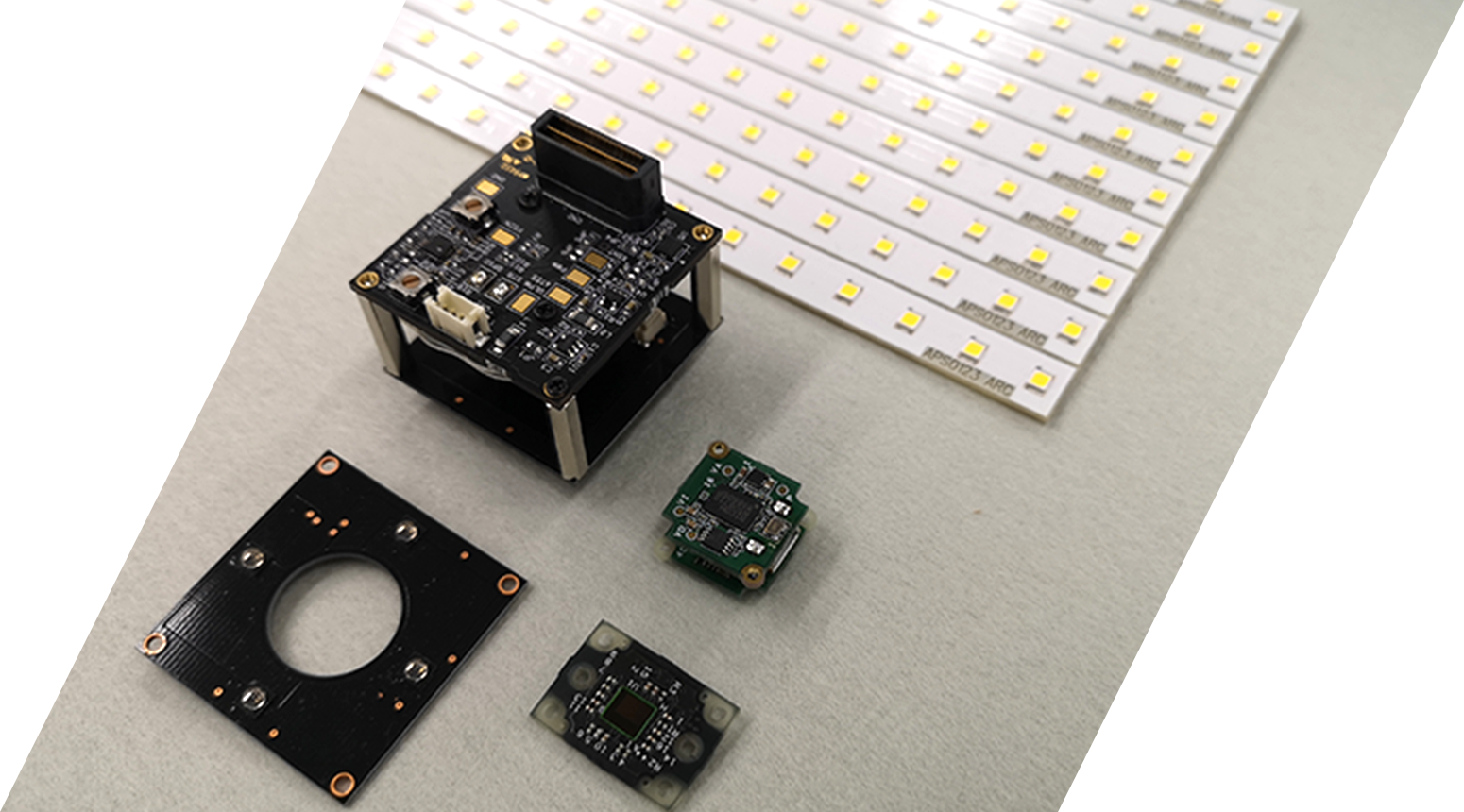

自社LEDランプの開発実績に基づき、
LEDランプ用の基板実装製品を
取り扱っております。
お客様が使用される電源の仕様や、
明るさなどの必要なスペックから計算し、
LEDの灯数や回路構成のご提案もいたします。
CMOSセンサーも部品調達から
実装まで実績がございますので、
お気軽にご相談ください。
さまざまなご要望に全力でお応えし、
利便性が高く、高性能で、
長期利用できる製品設計を行います。
LEDランプ用の基板実装製品を
取り扱っております。
お客様が使用される電源の仕様や、
明るさなどの必要なスペックから計算し、
LEDの灯数や回路構成のご提案もいたします。
CMOSセンサーも部品調達から
実装まで実績がございますので、
お気軽にご相談ください。
さまざまなご要望に全力でお応えし、
利便性が高く、高性能で、
長期利用できる製品設計を行います。
LED照明用
プリント基板設計【仕様例】
仕様
- 取扱基材
- CEM-3/FR-4/ガラスクロス/
フィルム/金属 - 層数
- 片面（各種）/両面（CEM-3/FR-4)
- リジット薄板取扱実績
- ガラスクロス0.1mm
- 最大基板設計サイズ
- 650ｘ500（mm）
国内ISO認証工場での部品はんだ実装 - 最大実装可能サイズ
- 774ｘ500（mm）
※はんだ認定作業員による
手作業はんだ加工にも対応
